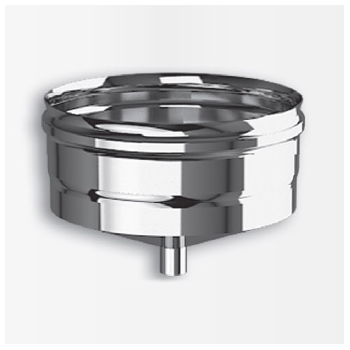

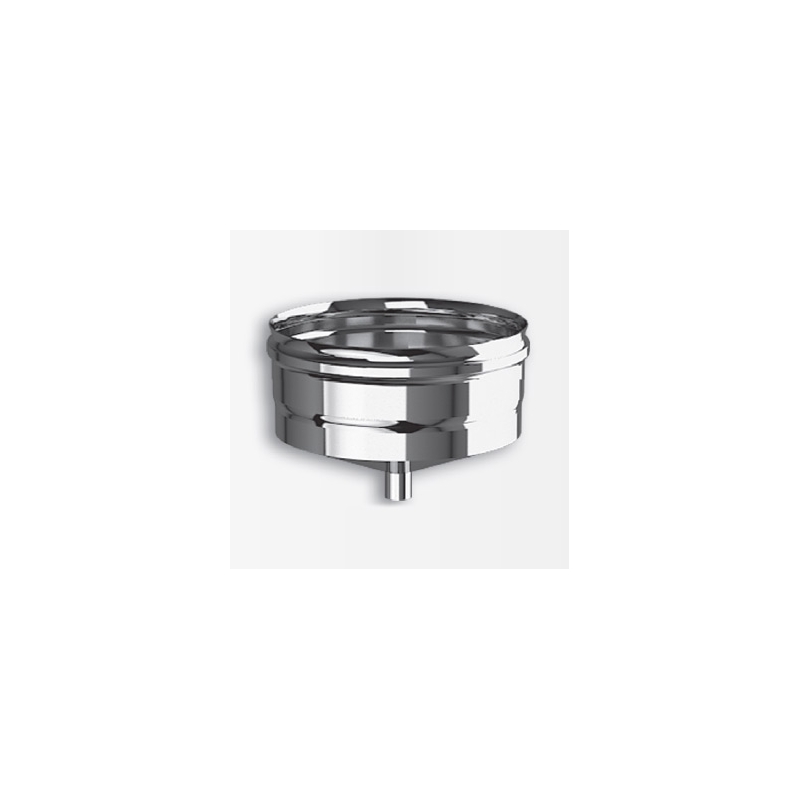

Сборник конденсата

КС

Сборник конденсата

Сборник конденсата

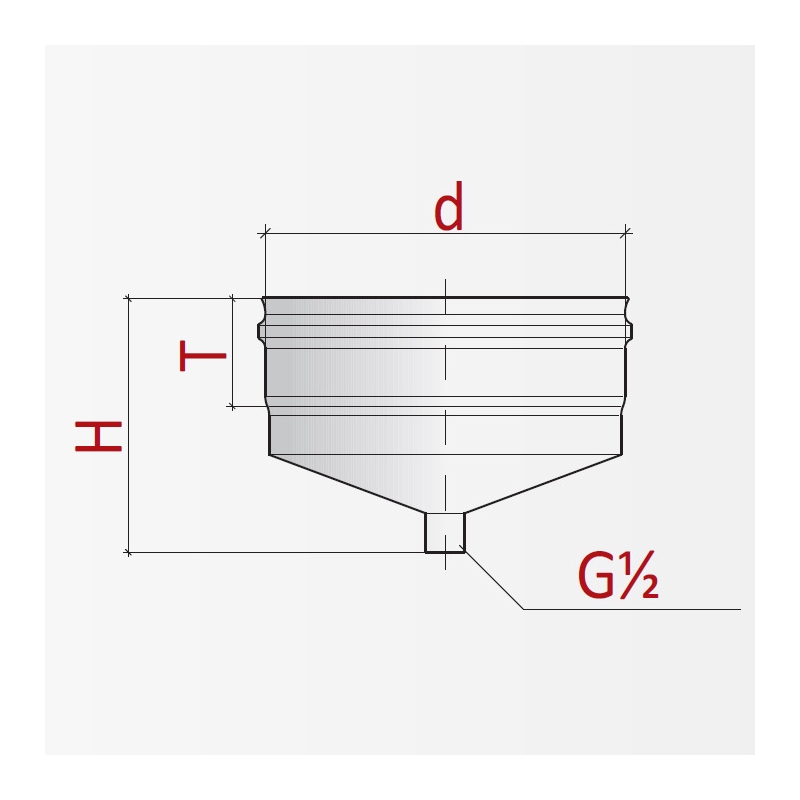

d 80 100 110 115 120 130 150 160 180 200 250 300 350 400 450 500 550 600 700 800 900
Н 115 125 135 135 135 135 135 135 135 140 140 150 155 155 160 165 165 190 195 200 205
Т 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 75 75 75 75
масса 0,5 0,11 0,14 0,16 0,17 0,18 0,20 0,24 0,26 0,30 0,35 0,47 0,61 0,77 0,94 1,13 1,34 1,56 1,94 - - -
масса 0,8 - - - - - - - - - - - - - - - - - - 3,97 4,94 6,01
Ø, мм 80 100 110 115 120 130 150 160 180 200 220 230 250 260 280 300 350 400 450 500 550
КС Ø Сборник конденсата (0,5/304) 484 501 510 520 531 552 597 621 670 721 738 784 862 1 041 1 041 1 112 1 302 1 604 1 836 2 303 2 594



Ø, мм 80 100 110 115 120 130 150 160 180 200 220 230 250 260 280 300 350 400 450 500 550
КС Ø Сборник конденсата (0,5/316) 552 575 587 601 615 644 706 738 805 875 898 961 1 068 1 316 1 316 1 414 1 674 2 091 2 411 3 039 3 441
