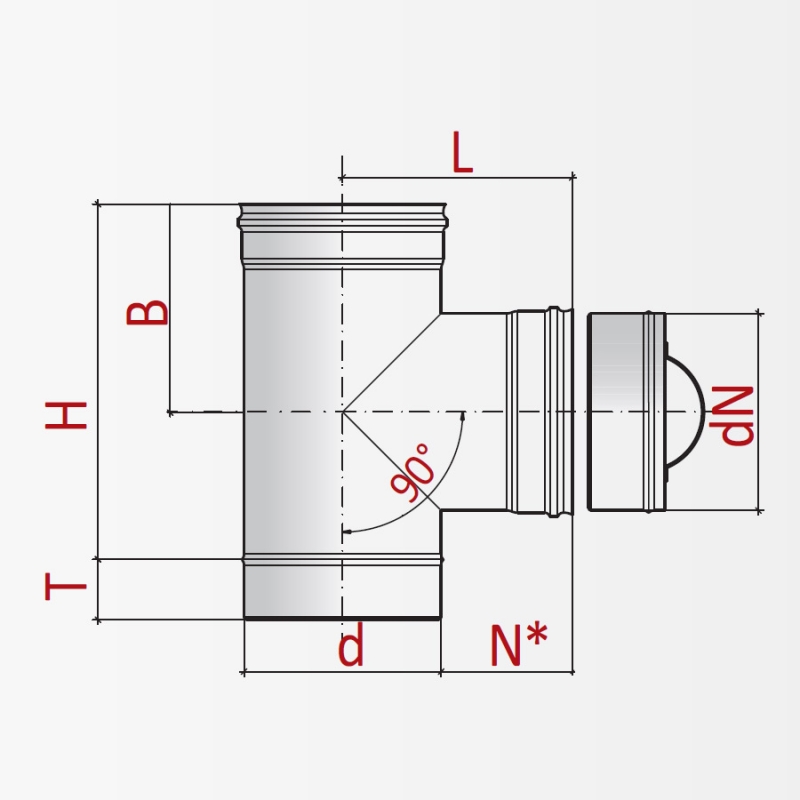

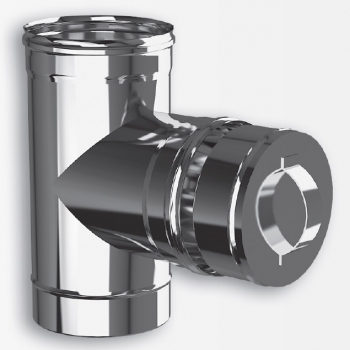

Тройник ревизия с заглушкой

КТр90Р

Тройник ревизия с заглушкой

Тройник ревизия с заглушкой

d

80

100

110

115

120

130

150

160

180

200

250

300

350

400

450

500

550

600

650

700

750

800

850

Н

220

240

250

255

260

270

290

300

320

340

390

390

390

390

390

390

390

422

422

422

422

422

422

В

135

145

150

153

155

160

170

175

185

195

220

220

220

220

220

220

220

247

247

247

247

247

247

dN

80

100

110

115

120

130

150

160

180

200

250

250

250

250

250

250

250

250

250

250

250

250

250

N

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

N*

* - по согласованию длина отвода N может быть уменьшена или увеличена

Т

55

55

55

55

55

55

55

55

55

55

55

55

55

55

55

55

55

75

75

75

75

75

75

масса 0,5 кг

0,50

0,65

0,73

0,77

0,82

0,90

1,09

1,19

1,39

1,61

2,20

2,48

2,77

3,05

3,33

метод 0,5

В

В

В

В

В

В

В

В

В

В

В

П

П

П

П

масса 0,8 кг

1,13

1,28

1,36

1,44

1,60

1,96

2,14

2,54

2,96

4,15

4,88

5,62

6,35

7,09

7,82

8,56

10,27

11,09

метод 0,8

П

В

В

В

В

В

В

В

В

П

П

П

П

П

П

П

П

П

масса 1,0 кг

13,67

14,61

15,55

16,50

метод 1,0

П

П

П

П

Условные обозначения:

В - метод формования отвода (носа) тройника - вытяжка П-метод формования отвода (носа) тройника - приварка
П - отвод (нос) тройника (dN) выполняется из стали толщиной 0,5 мм вне зависимости от толщины стали основной трубы (d)

Одностенные дымоходы 0,5/316 матовая

Ø, мм 80 100 110 115 120 130 150 160 180 200 230 250 280 300 350 400
S, мм 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5
КТр90Р Ø Тройник ревизия с заглушкой (0,5/316) 1 135 1 313 1 387 1 433 1 480 1 573 1 997 2 139 2 437 2 754 3 280 3 630 4 310 4 764 5 901 8 722

Одностенные дымоходы 1,0/316 матовая

Ø, мм 80 100 110 115 120 130 150 160 180 200 230 250 280 300 350 400
S, мм         1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0
КТр90Р Ø Тройник ревизия с заглушкой (1,0/316) --- --- --- --- 2525 2689 4266 4373 5133 5732 6609 7193 8210 8887 11084 13821
