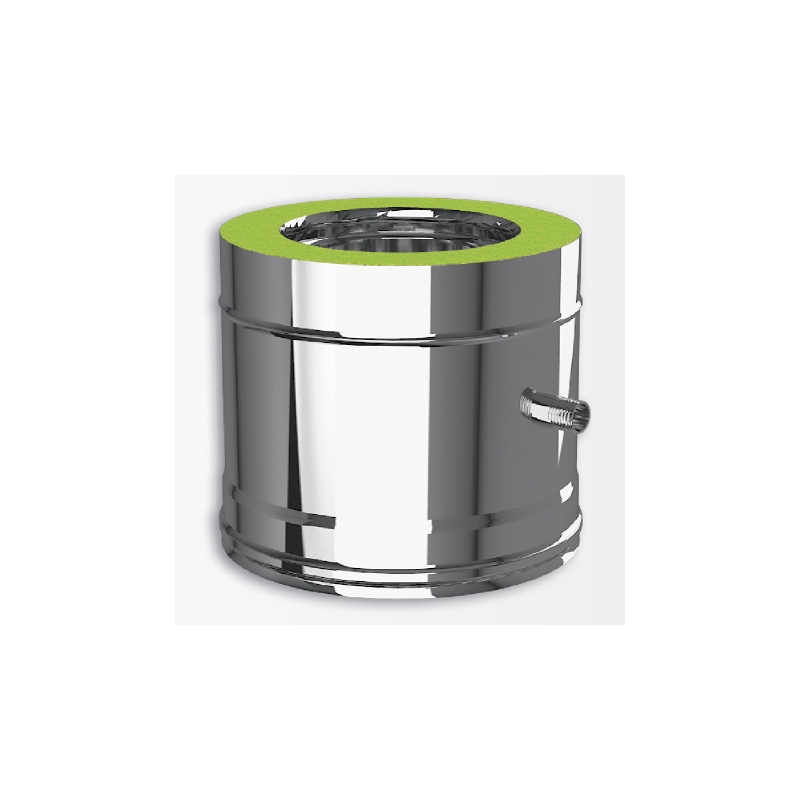

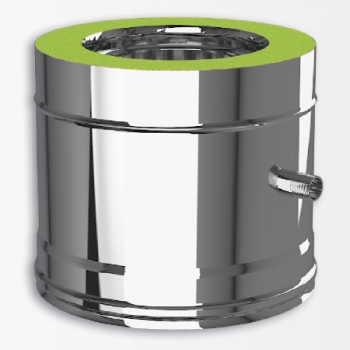

Труба-сэндвич со штуцером газоанализатора

СТГ

Труба-сэндвич со штуцером газоанализатора

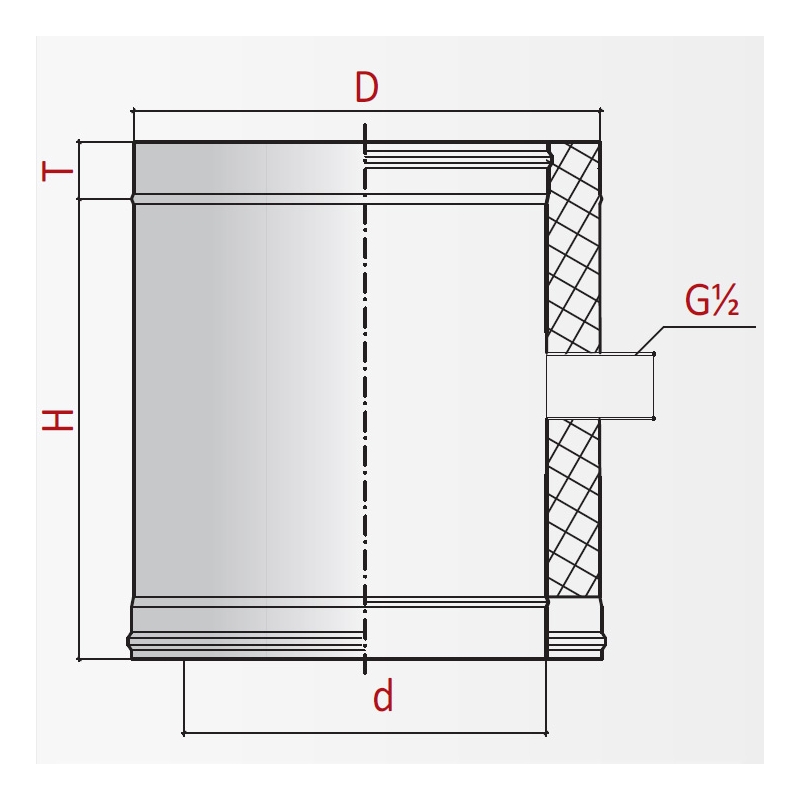

Труба-сэндвич со штуцером газоанализатора / Изоляция 50 мм
d 80 100 110 115 120 130 150 160 180 200 250 300 350 400 450 500 600 700 800
D 180 200 200 200 220 230 250 260 280 300 350 400 450 500 550 600 700 800 900
Н 195 195 195 195 195 195 195 195 195 195 195 195 195 195 195 195 175 175 175
Т 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 75 75 75
масса 0,5х0,5 1 1,56 1,55 1,55 1,77 1,79 1,99 2,09 2,29 2,49 2,99 3,49 3,99 4,49 4,99 5,49 - - -
масса 0,8х0,5 1,26 1,75 1,76 1,76 1,99 2,04 2,28 2,39 2,63 2,87 3,46 4,05 4,64 5,24 5,83 6,43 - - -
масса 0,8х0,8 - - - - - - - - - - - - - - - - 8,66 10,00 11,33

Труба-сэндвич со штуцером газоанализатора / Изоляция 25 мм
d 80 100 110 120 130 150 160 180 200 250 300 350 400 450 500 600 700 800
D 130 150 160 170 180 200 210 230 250 300 350 400 450 500 550 650 750 850
Н 190 190 190 190 190 190 190 190 190 190 190 190 190 190 190 172 172 172
Т 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 75 75 75
масса 0,5х0,5 0,88 1,05 1,14 1,22 1,31 1,47 1,56 1,73 1,90 2,32 2,74 3,16 3,58 - - - - -
масса 0,8х0,5 1,04 1,24 1,35 1,45 1,55 1,76 1,86 2,07 2,27 2,79 3,30 3,82 4,34 4,85 5,37 - - -
масса 0,8х0,8 - - - - - - - - - - - - - - - 7,49 - -
масса 1,0х0,8 - - - - - - - - - - - - - - - - 9,56 10,89

Сэндвич дымоходы 0,5/316 // 0,5/304 изоляция 25 мм

Ø внутренний, мм 80х 100х 130х 150х 180х 200х 230х 250х 300х 350х 400х 450х
Ø наружный, мм 130 150 180 200 230 250 280 300 350 400 450 500
S, мм 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5
СТГ Ø/Ø Труба-сэндвич со штуцером газоанализатора (0,5/316//0,5/304) 1721 1863 2 076 2 218 2 447 2 689 2932 3 094 3 498 4 070 4 474 4 878

Сэндвич дымоходы 0,5/316 // 0,5/304 изоляция 50 мм

Ø внутренний, мм 80х 100х 110х 115х 120х 130х 150х 160х 180х 200х 250х 300х 350х 400х 450х
Ø наружный, мм 180 200 200 200 220 230 250 260 280 300 350 400 450 500 550
S, мм 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5 0,5+0,5
СТГ Ø/Ø Труба-сэндвич со штуцером газоанализатора (0,5/316//0,5/304) 1 840 1 976 2 014 2 033 2 100 2 172 2 314 2 348 2 543 2 785 3 190 3 595 4 166 4 570 4 975

Сэндвич дымоходы 1.0/316 // 0,5/304 изоляция 50 мм

Ø внутренний, мм 80х 100х 110х 115х 120х 130х 150х 160х 180х 200х 250х 300х 350х 400х 450х
Ø наружный, мм 180 200 200 200 220 230 250 260 280 300 350 400 450 500 550
S, мм   1,0+0,5 1,0+0,5 1,0+0,5 1,0+0,5 1,0+0,5 1,0+0,5 1,0+0,5 1,0+0,5 1,0+0,5 1,0+0,5 1,0+0,5 1,0+0,5 1,0+0,5 1,0+0,5
СТГ Ø/Ø Труба-сэндвич со штуцером газоанализатора (1,0/316//0,5/304) --- --- --- --- по запросу
