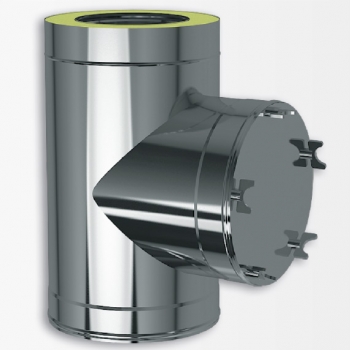

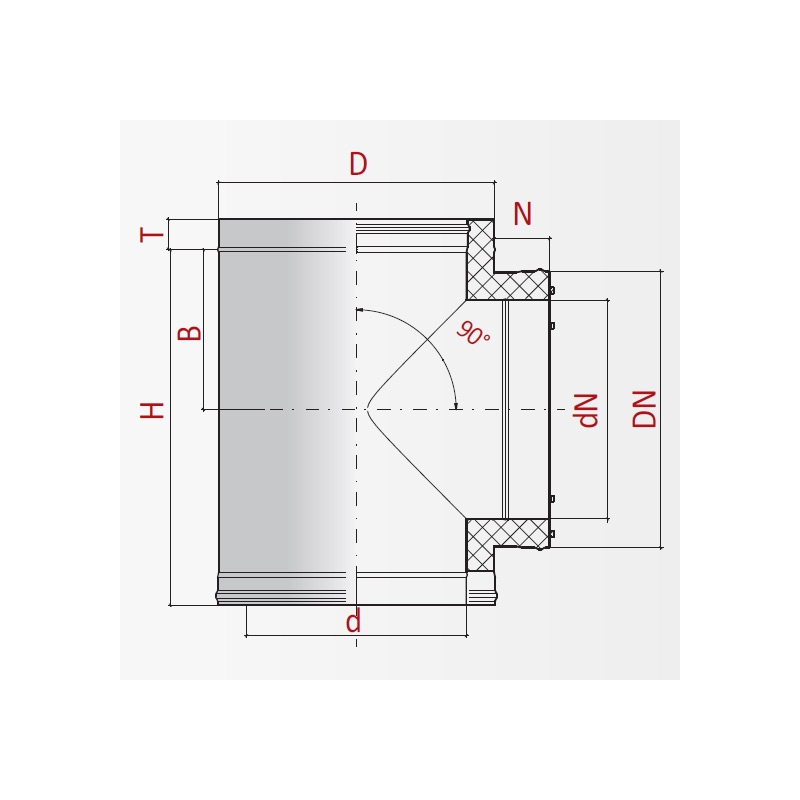

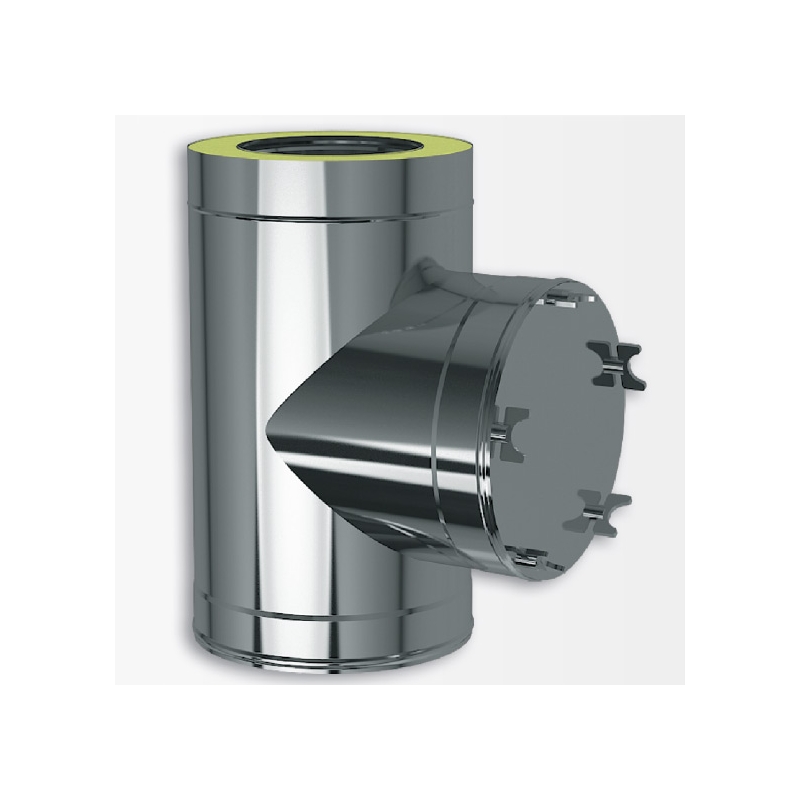

Тройник-сэндвич взрывной клапан - изоляция 50 мм
|
d |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
| D | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 |
|
dN |
200 |
200 |
200 |
200 |
200 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
400 |
|
DN |
250 |
250 |
250 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
400 |
450 |
450 |
|
Н |
395 |
395 |
395 |
395 |
395 |
440 |
545 |
575 |
575 |
625 |
625 |
675 |
675 |
|
В |
170 |
170 |
170 |
170 |
170 |
193 |
245 |
250 |
250 |
275 |
275 |
300 |
300 |
|
N |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
Т |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
75 |
75 |
75 |
75 |
75 |
75 |
|
масса 0,5x0,5 кг |
7,49 |
8,49 |
9,50 |
10,51 |
11,51 |
14,28 |
• |
• |
• |
• |
• |
• |
• |
|
масса 0,8x0,5 кг |
8,17 |
9,35 |
10,53 |
11,71 |
12,88 |
15,98 |
20,40 |
• |
• |
• |
• |
• |
• |
|
масса 0,8x0,8 кг |
• |
• |
• |
• |
• |
• |
• |
25,94 |
27,80 |
32,56 |
• |
• |
• |
|
масса 1,0x0,8 кг |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
38,81 |
44,67 |
47,11 |
Внешний и внутренний контура отвода тройника (dNxDN) выполняются из стали толщиной 0,5 мм вне зависимости от толщины стали основной трубы (dxD)
Тройник-сэндвич взрывной клапан - изоляция 25 мм
|
d |
200 |
230 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
|
D |
250 |
280 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
|
dN |
200 |
200 |
200 |
200 |
200 |
200 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
400 |
|
DN |
250 |
250 |
250 |
250 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
400 |
450 |
450 |
|
H |
395 |
395 |
395 |
395 |
395 |
395 |
440 |
440 |
595 |
575 |
625 |
625 |
675 |
675 |
|
В |
170 |
170 |
170 |
170 |
170 |
170 |
193 |
193 |
270 |
250 |
275 |
275 |
300 |
300 |
|
N |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
T |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
75 |
75 |
75 |
75 |
75 |
|
масса 0,5x0,5 кг |
5,94 |
6,42 |
6,73 |
7,52 |
8,31 |
9,10 |
11,35 |
• |
• |
• |
• |
• |
• |
• |
|
масса 0,8x0,5 кг |
6,63 |
7,21 |
7,59 |
8,55 |
9,51 |
10,47 |
13,05 |
14,11 |
19,78 |
• |
• |
• |
• |
• |
|
масса 0,8x0,8 кг |
• |
• |
• |
• |
• |
• |
• |
• |
• |
23,03 |
27,02 |
• |
• |
• |
|
масса 1,0x0,8 кг |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
32,67 |
37,66 |
39,74 |
Внешний и внутренний контура отвода тройника (dNxDN) выполняются из стали толщиной 0,5 мм вне зависимости от толщины стали основной трубы (dxD)
Сэндвич дымоходы 0,5/316 // 0,5/304 изоляция 25 мм
| Наименование/Диаметры | Арт. | 80х | 100х | 110х | 115х | 120х | 130х | 150х | 160х | 180х | 200х | 250х | 300х | 350х | 400х | 450х | 500х | 550х | 600х | 650х | 700х | 750х | 800х | 900х | 1000х | 1100х | 1200х |
| 130 | 160 | 160 | 180 | 170 | 180 | 200 | 210 | 230 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 950 | 1050 | 1150 | 1250 | ||
| толщина стали (справочно) | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,8+0,5 | 0,8+0,8 | 0,8+0,8 | 0,8+0,8 | 0,8+0,8 | 1+0,8 | 1+0,8 | 1+1 | 1+1 | 1+1 | 1+1 | |
| СТр90В Тройник-сэндвич взрывной клапан | cd.09 | --- | 5885 | 6208 | 6421 | 6629 | 7028 | 7821 | 8246 | 9153 | 10111 | 12160 | 13368 | 15142 | 16839 | 19963 | 27293 | 35571 | 38176 | 42096 | 46420 | 54309 | 57286 | 68234 | 75463 | 83300 | 90807 |
Сэндвич дымоходы 0,5/316 // 0,5/304 изоляция 50 мм
| Наименование/Диаметры | Арт. | 80х | 100х | 110х | 115х | 120х | 130х | 150х | 160х | 180х | 200х | 250х | 300х | 350х | 400х | 450х | 500х | 550х | 600х | 650х | 700х | 750х | 800х | 900х | 1000х | 1100х | 1200х |
| 160 | 200 | 200 | 200 | 220 | 230 | 250 | 260 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 1000 | 1100 | 1200 | 1300 | ||
| толщина стали (справочно) | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,5+0,5 | 0,8+0,5 | 0,8+0,8 | 0,8+0,8 | 0,8+0,8 | 0,8+0,8 | 1+0,8 | 1+0,8 | 1+1 | 1+1 | 1+1 | 1+1 | |
| СТр90В Тройник-сэндвич взрывной клапан | cd.09 | --- | 7016 | 7391 | 7631 | 7865 | 8318 | 9218 | 9697 | 10714 | 11254 | 13039 | 14317 | 16162 | 17928 | 21123 | 28683 | 37427 | 40110 | 44108 | 48511 | 56477 | 59532 | 70856 | 78241 | 86235 | 93898 |
Сэндвич дымоходы 1.0/316 // 0,5/304 изоляция 50 мм
| Наименование/Диаметры | Арт. | 80х | 100х | 110х | 115х | 120х | 130х | 150х | 160х | 180х | 200х | 250х | 300х | 350х | 400х | 450х | 500х | 550х | 600х | 650х | 700х | 750х | 800х | 900х | 1000х | 1100х | 1200х |
| 160 | 200 | 200 | 200 | 220 | 230 | 250 | 260 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 1000 | 1100 | 1200 | 1300 | ||
| толщина стали (справочно) | 1+0,5 | 1+0,5 | 1+0,5 | 1+0,5 | 1+0,5 | 1+0,5 | 1+0,5 | 1+0,5 | 1+0,5 | 1+0,5 | 1+0,5 | 1+0,5 | 1+0,5 | 1+0,5 | 1+0,5 | 1+0,5 | 1+0,8 | 1+0,8 | 1+0,8 | 1+0,8 | 1+0,8 | 1+0,8 | 1+1 | 1+1 | 1+1 | 1+1 | |
| СТр90В Тройник-сэндвич взрывной клапан | cd.09 | --- | 7801 | 8277 | 8568 | 8855 | 9415 | 10543 | 11142 | 12411 | 13217 | 15738 | 17556 | 19941 | 22248 | 25983 | 31236 | 40235 | 43173 | 47427 | 52084 | 56477 | 59532 | 70856 | 78241 | 86235 | 93898 |
